系统简介:
1.系统采用了先进的“阻挡为主，辅助报警”的周界安防理念，将威慑、阻挡、报警、安全集于一身。
1.1威慑：带有脉冲高压电的周界围栏给入侵者极大的威慑感;
1.2阻挡：有形的、带电周界围栏有效阻止入侵;
1.3报警：如强行入侵，系统将根据入侵形式分别发出：触网、短路、断路三种报警模式。
2.误报率极低，先进的报警原理，克服了红外、微波、静电感应等的技术缺陷，周界各种绝缘子均为防

水设计，加大爬电距

离，保证系统在能报警的同时，不受气候、地形等环境的影响。
3.无盲区、无死角，周界围栏可随地形的起伏架设，大门口、拐角均可安装。
4.安全可靠，系统采用高电压、低能量的设计思路，对人体不会构成生命危害。
5.产品符合CEI-61011国际电围栏标准。
6..围栏控制器面板上有6个LED灯，分别显示出供电电源、布撤防、故障、触网、短路、断线等状态。
7.围栏控制器可以配备DC12V4.5AH 蓄电池，即使在220V掉电后系统同样会继续正常工作。
8..系统具有可扩充性，常开/常闭、DC12V、RS485联动功能,可以与其他安防设备联动。电池保护：

电池的电压保护，当电

池的电压降到9V以下，电池将断开，只有当充电器有足够的电压时，电池才会重新接上。
9.防雨外壳保护设计，适合室外安装。

技术参数:
高压电子脉冲式探测器ZH-SK-VI的技术性能
高压脉冲：4/5/6/7/8KV 低压脉冲：700/750/800/850/900V
脉冲周期：≥1S 脉冲电流峰值：≤10A  （0.3）ms以上时＜300mA
脉冲持续时间：≤0.1S 脉冲最大能量：≤5J
脉冲最大电量：≤2.5mc 供电电源：AC220V/AC24V，+10%－10%
主机功耗：20W 外壳特性：IP64 防尘、防喷溅
尺寸：300×230×130mm 重量：5.5Kg

LED指示灯说明:
1.AC220V电源正常输入时绿色“电源”指示灯亮        2.布防时黄色“布防”指示灯亮
3.触网报警时红色“触网”指示灯亮                  4.短路报警时红色“短路”指示灯亮
5.断线报警时红色“断线”指示灯亮

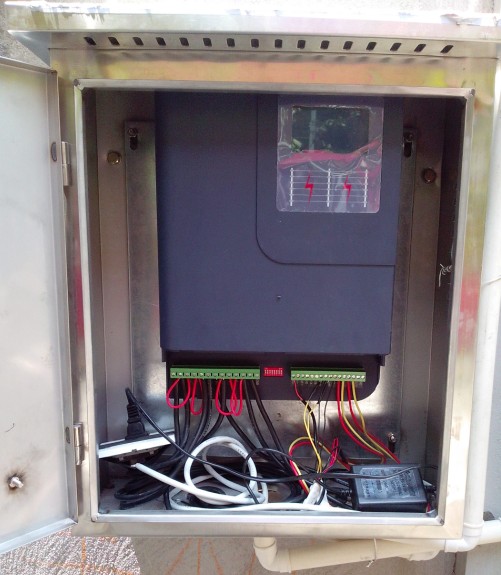

主机内部连线说明：

1. J2脉冲信号接口的OUT1， IN1端口和OUT2 ，IN2端口分别为脉冲主机发出的二个脉冲电压回路，

以4线制为例：接入脉冲

主机的高压线从上往下数第1、3根接入OUT1、 IN1端口上面，第2、4根分别接在OUT2、IN2端口

上面，如需5、7线制安装，

则最底下一根合金线独立接入GND《接地》端口。当系统正常运行时，脉冲主机在低压时会有轻微的

“啪哒”脉冲声，在高

压时，脉冲主机里会发出较高的“啪哒，啪嗒”的脉冲声。
2.J4报警信号接口的COM1端口为双防区主机第一防区的公共端；NO为常开端；NC为常闭端；GND

为接地端，相对应接收着下

面的高压板发出的脉冲信号。当JP1跳帽拨至A1 A2时COM1 、NO、 NC端口输出的是常开或常闭信

号；当JP1跳帽拨至A2 A3时

NO端口输出的是直流+12V电压，加上GND端口接负极可以外接一个不大于350mA的警号。
3.J4报警信号接口的COM2端口为双防区主机第二防区的公共端；NO为常开端；NC为常闭端；GND

为接地端，相对应接收着上

面的高压板发出的脉冲信号。当JP2跳帽拨至B1 B2时COM1 、NO、 NC端口输出的是常开或常闭信

号；当JP2跳帽拨至B2 B3时

NO端口输出的是直流+12V电压，加上GND端口接负极可以外接一个不大于350mA的警号。
4.J7辅助电源直流+12V、GND可以为一个不大于100mA的设备持续供电（例如地址模块等）。A为

485通讯端口的正极，B为485

通讯端口的负极，配合软件使用可以独立的形成一个电子围栏报警系统。
5.在前端围栏的任意处发生短路或断路，报警设备会发出报警。
6.在主机AC220V/AC24V电源或电池能量不足时，报警设备也会发出报警。
为了消除由于动物、植物、人等的偶然触及电子围栏引起的虚假报警，在SK-VI中的检测电路，设定在

3个脉冲信号作用连续不正常时才确认输出报警。

注意事项:
1.系统带有4000V-8000V的脉冲电压，做试验时，切勿直接接触带电部分，以免电击。
2.安装人员岗前必须经过技术培训。工程商在交付使用前必须对操作人员进行培训。
3.日常维护：每月停电做表面清洁一次。
4.本产品一旦出现异常情况，应先切断电源，并通知专业安装或检修人员，切勿自行拆修。
